產品簡介
Product Brief

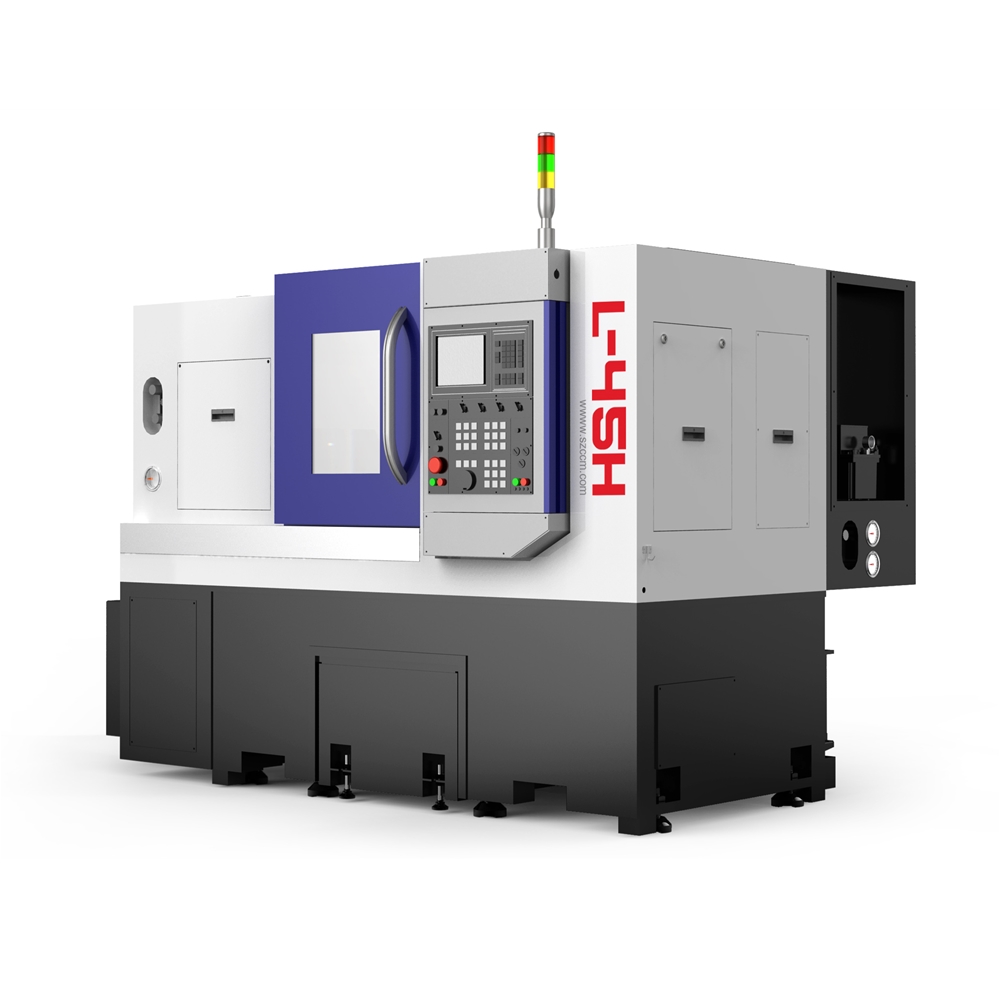

臺群精機L-45HP型數控臥式車床是雙坐標兩軸聯動、半閉環數控機床。本機床機、電、液一體式布局，采用全封閉防護罩，拉門向左開，旋轉操縱臺位于右端固定防護罩上，操作方便。各伺服進給軸均采用高速靜音滾珠絲杠，彈性聯軸器直接連接，移動速度快、噪聲低、定位精度和重復定位精度高；伺服電機內裝絕對值編碼器，無累計誤差，無需記憶、無需找參考點、切斷電源后位置信息不會丟失。本機床功能強，精度高，布局合理，造型美觀，易于操作，維修方便。
產品特性
Product characteristics
整 體：機床為機、電、液一體式布局，30°整體斜床身，具有結構緊湊、剛性高、排屑流暢、操作方便等優點；導軌型式為滾動導軌，驅動部件采用高速靜音滾珠絲杠，具有速度快、發熱少、定位精度高的優點；機床為全封閉式防護，自動排屑、自動潤滑、自動冷卻。基礎大件均采用優質樹脂砂造型、高強度鑄鐵材料鑄造而成，使機床得到高剛性和穩定的精度。
主 軸：本機床主傳動系統采用高性能伺服電機驅動，通過皮帶帶動主軸轉動，主軸轉速范圍0-6000r/min。主軸前支撐采用了三聯高精度角接觸球軸承，后支撐采用兩聯高精度角接觸球軸承，滿足軸向、徑向切削力的承載要求，高轉速要求。
刀 塔：本機床采用伺服刀臺塔，換刀速度快，可靠性高。
尾 架：（選配）采用液壓式尾架，活頂尖結構，精度高，剛性高，性能可靠。
驅 動：縱、橫向驅動采用了FANUC高性能伺服電機，定位精度高，動作靈活可靠。
系 統：配備高性能FANUC 0i-TF PLUS（5）數控系統，βi系列高性能交流主軸電機和伺服電機，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。

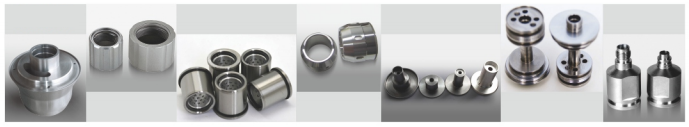

加工工件
Machining workpiece
加工視頻
Processing video
產品參數
Product parameters
| 機型 | 項目 | L-45HP |
| 加工范圍 | 床身上最大回轉直徑(mm) | φ600 |
| 最大加工直徑(mm) | φ450 | |
| 最大加工長度(mm) | 1000 | |
| 最大棒料直徑(mm) | φ75 | |
| 行程 | X軸行程(mm) | 240 |
| Y軸行程(mm) | ||
| Z軸行程(mm) | 1080 | |
| Z2軸行程(mm) | ||
| 主軸 | 輸出功率(kw) | 11/15KW |
| 主軸頭形式 | A2-8 | |
| 主軸最高轉速(rpm) | 2800 | |
| 卡盤油缸 | 10寸 | |
| 刀架 | 刀塔形式 | 伺服刀塔 |
| 刀具容量（Sec) | 12 | |
| 外圓刀具尺寸(mm) | 25×25 | |
| 最大鏜刀直徑(mm) | φ40 | |
| 尾架 | 尾架形式 | 液壓尾架 |
| 控制系統 | NC形式 | FANUC 0I TF(5) |
| 排屑形式 | 自動右排 |
